CTP Systems es un prestigioso fabricante británico con un amplio rango de soluciones técnicas para broadcast. Entre sus productos queremos destacar la unidad de comentarista DCD2020.

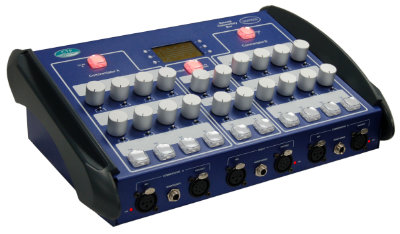

El DCD2020 es una mesa de 2 posiciones de comentarista más 1 invitado y conectividad Dante™. La conexión de red Dante™ puede realizarse a través de fibra o cobre y cuenta con redundancia de red completa. La pantalla LCD de la unidad permite configurar la ganancia del preamplificador de micrófono, la alimentación phantom, los limitadores, etc. Estos parámetros también pueden configurase remotamente desde el servidor web integrado en la unidad DCD2020.

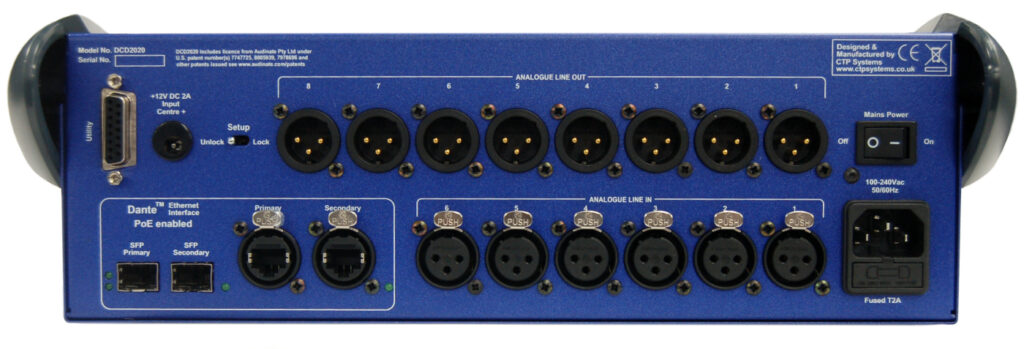

Además de las funciones como mesa de comentarista, el DCD2020 integra un conversor Dante™ con seis entradas y ocho salidas analógicas. Estas entradas y salidas cuentan con control de nivel y no tienen una función fija, por lo que pueden ser asignadas a funciones de mesa de comentarista con o sin conexión de red Dante™. El DCD2020 también puede funcionar como una unidad de comentarista analógica.
El DCD2020 incluye tres amplificadores de micrófono controlados digitalmente con muy baja distorsión y un timbre muy natural. La ganancia del preamplificador de micrófono es ajustable en pasos de 1dB desde 0dB a + 70dB. Cada micrófono tiene su propio limitador de umbral ajustable y alimentación phantom conmutable de 48 voltios con indicador de estado mediante LED en la parte frontal de la unidad. También hay disponible una salida de mezcla con su propio limitador.
Los comentaristas A y B tienen cuatro teclas de conversación seleccionables y la posición de invitado tiene dos. Cada uno cuenta también con una tecla On-Air que también puede servir como indicador, tecla de «Tos» o tecla de On/Off-Air.
Hay ocho entradas de escucha individuales para el comentarista A y B, y cuatro para el invitado, todas con conmutadores de selección de auriculares izquierdo / derecho / ambos.
Cada posición de comentarista se puede conectar usando el XLR de 5 pines para microauriculares o las 3 entradas de micrófono XLR y conectores TRS.
El DCD2020 puede ser alimentado por una red eléctrica 110-240VCA, PoE, 12 voltios o cualquier combinación de estas 3 opciones para disponer de redundancia de alimentación.
La unidad incluye tres entradas GPI para conmutación de las teclas de “Talk” y tres salidas GPI para conmutación On-Air.
La DCD2020 dispone de un generador de tonos integrado y configurable de 1kHz, 2kHz o 400Hz perfecto para la configuración e identificación de cada salida de audio.
La medición dBFS está disponible para los tres comentaristas y la salida mixta. El sistema incluye dos mezcladores Dante™ 2:1 para agregar convenientemente las señales de audio Dante™.
La pantalla LCD y sus funciones pueden bloquearse utilizando el conmutador en la parte posterior para evitar ajustes accidentales. Cuando está bloqueada, la pantalla solo mostrará los niveles de micrófono en el medidor de dBFS.
Conexiones de red Dante™
El DCD2020 tiene un conmutador de red incorporado. Este conmutador puede configurarse como un conmutador estándar donde las conexiones de red pueden pasarse a otros dispositivos de red o com redundante para la conexión a una red secundaria.
La función del swtich se configura desde Dante™ Controller.
